高透快固型,EVA胶膜

产品型号	规格(mm)	宽幅 (mm)	克重 (g/sqm)	每卷长度(m)	包装尺寸(mm)	最小起订量（sqm)
Z1261	0.50	500-1200	420-450	100	-	2,000
	0.45	360	370-400	120	-	2,000
	0.45	550	370-400	120	560290300	2,000
	0.45	680	370-400	120	690290300	2,000
	0.45	810	370-400	120	830290300	2,000
	0.45	985	370-400	120	1010290300	2,000
	0.45	990	370-400	120	1010290300	2,000
	0.45	1000	370-400	120	1010290300	2,000
	0.45	1020	370-400	120	1040290300	2,000
	0.45	1060	370-400	120	1080290300	2,000
	0.40	500-1200	320-340	150	-	3,000
	0.35	500-1200	280-300	170	-	3,000
	0.30	500-1200	230-250	200	-	3,000

产品包装 :

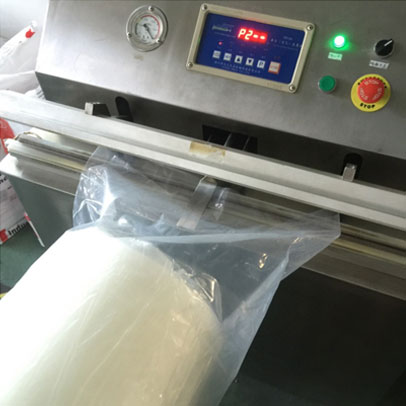

1. 产品以卷状包装，常用厚度产品每卷长度根据厚度在100/120米，特殊规定供需双方另行商定。宽度在500mm以上为每一卷一个纸箱，宽度在500mm以下每箱可装2-3卷。每卷产品先用洁净的薄膜包裹，装入PE袋中抽真空封口，然后装入纸箱内，用胶带封好，最后整齐堆放在托盘上，并用缠绕膜或塑料打包带捆扎牢固。每卷产品附合格证，其项目为：产品型号、规格、生产日期、检验员代号。
2. 产品运输：产品堆放髙度在五层及以下，应平整堆放，不得损坏包装，不得使产品受压，不得与其他易污染物品混装，应注意避光、避热、避潮运输。气温高于 35℃时应采用冷藏运输或直接送达。

3. 储存：本产品应当存放在阴凉干燥的室内，温度为0C〜30℃ ，相对湿度低于60%，避免直接光照。不得靠近加热设备，不得暴露在有灰尘的地方。
4. 产品使用：使用之前，检查产品包装箱完好无损，原封未动。包装箱一旦打开，产品应尽快使用，未用部分用原包装或相似包装重新封好，放在恒温仓库贮存。产品保质期为六个月，最好在生产之日起三个月内用完。

项目			测试方法	单位	超快型
					高透型	通用（阻隔）型	超薄型
密度			ISO1183	g/cm³	0.95	0.95	0.95
VA含量			TGA	％	26-33	26-33	28-33
软化点			DSC	℃	55	55	55
硬度			GB/T531-1999	Shore A	65	65	62
抗拉强度（交联后）			ISO527-3	MPa	20	20	20
断裂延伸率（交联后）				%	600	600	600
组件抗拉强度				MPa	6	6	6
紫外线截止波长			UV-vis	Nm	--	360	360
透光率			GB2410-80	%	91.5	91	91
折射指数			ISO489	--	1.480	1.482	1.482
（0.45MM; 120℃，3min）收缩率			Q/ZX001-2012	MD%	≤3.0	≤3.0	≤10.0
				TD%	≤1.0	≤1.0	≤3.0
（140℃，17min）交联度			Q/ZX001-2012	Gel %	≥75.0
剥离强度		With Glass	Q/ZX001-2012	N/cm	>60
		With TPT		N/cm	>40
(90℃,90%RH, 1500hrs) 恒定湿热老化	黄色指数变化		Q/ZX001-2012	△YI	<3
	与玻璃剥离强度			N/cm	＞40
(1500hrs) 抗紫外老化	黄色指数变化		Q/ZX001-2012	△YI	<3
	与玻璃剥离强度			N/cm	＞40
体积电阻率			GB/T 1410	Ω·cm	≥1*1015
击穿电压强度			GB/T1408.1	Kv/mm	＞28
组件抗PID试验后功率变化 (85℃,85%RH,-1000V,96H)			IEC61730-2:2004 IEC61215:2005	Power loss %	<5%

操作工况类型		超快通用型,超快复合型,抗PID型
		Z1261 / Z1261A /Z1261P
层压固化参数	加热板温度 (℃)	135±2	140±2	145±2	150±2


	抽真空时间 (min)	5±1	5±1	4±1	4±1
	加压保持时间(min)	15±2	12±1	10±1	7±1

注：层压工艺条件要根据层压机的性能来选择确定，每一台层压机的工艺条件不一定都相同。
